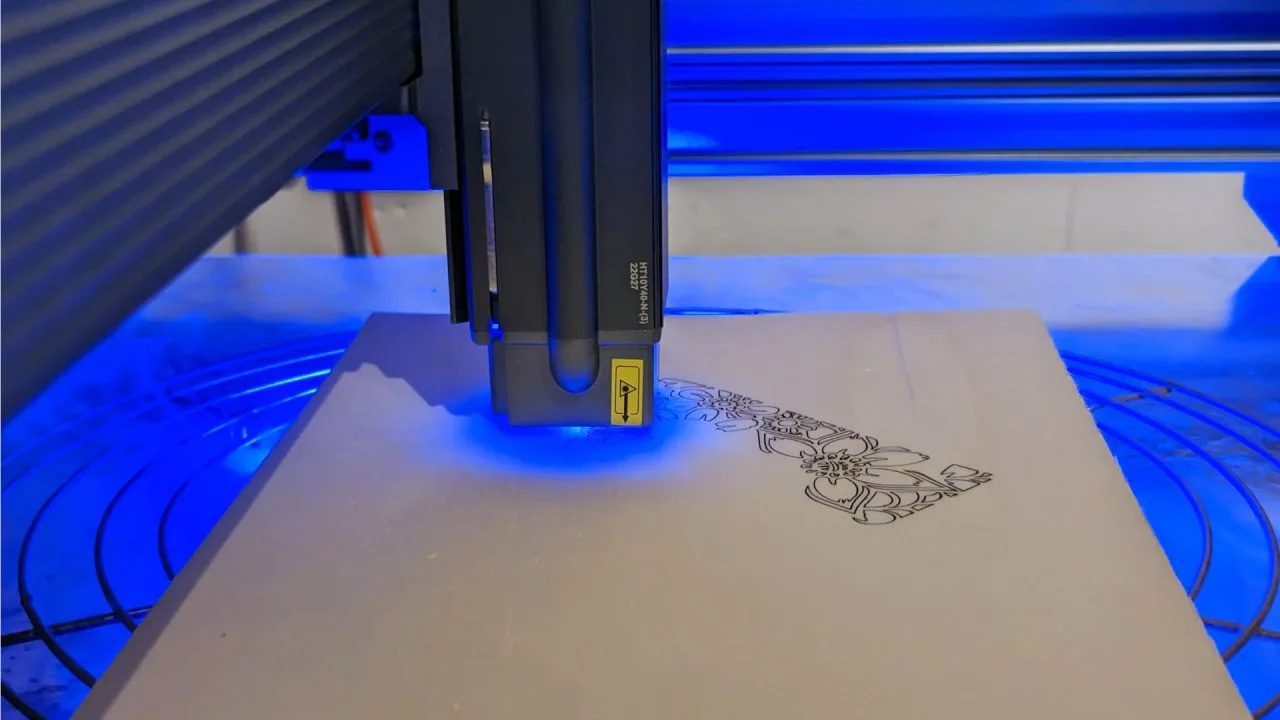

ATEZR P10 Laser Engraver Review Header

ATEZR P10 v testu - jednoduché, rychlé a skvělé výsledky!

Aktualizováno uživatelem Timo Altmeyer dne 24. října 2023

Novinka ATEZR přináší závan čerstvého vzduchu do kutilského průmyslu. S ATEZR P10 uvedla mladá společnost na trh výkonný 10-12wattový laserový gravírovací a řezací stroj, který slibuje mnoho funkcí, vysokou úroveň bezpečnosti a skvělé výsledky za dostupnou vstupní cenu.

V posledních několika týdnech jsem se schovával ve svém hobby pokoji a intenzivně experimentoval s ATEZR P10. V této recenzi popíšu své zkušenosti s přístrojem.

9.2
Naše hodnocení
650 € amazon
Srovnání Cen
specifikace
Přehled
Výrobce

ATEZR

Modell

ATEZR P10

Spezifikationen

 Parametr
Pracovní plocha: 430 x 430 mm
Výkon: 60W
Výkon laseru: 40W
Výstupní výkon laseru: 10-12W

Velikost bodu: 0.08 x 0.06 mm
Přesnost: 0.01 mm
Ohnisková vzdálenost: 40mm
Vlnová délka: 455±5nm
Zaměření: Pevné

OS: Windows / macOS / Android / iOS
Software: LaserGRBL / LightBurn
Formáty: SVG/DXF/JPG/JPEG/PNG/BMP/TIF/CR2 atd.
Připojení: USB / Wi-Fi / SD karta

Základní deska: 32-bit
Displej: 3.5" dotykový displej

Hmotnost: 10.93kg
Velikost: 644 x 680 x 168mm
Certifikáty: CE / FCC / RoHS / FDA

 Sicherheit
Ochranný kryt na laser
Koncový spínač na ose X a Y
Nouzový vypínač
tlačítko Reset

ATEZR P10: Rozbalení a sestavení

ATEZR P10 je dodáván v prvotřídním balení. Už při dodání je jasné, že máme co do činění s větším zařízením. Všechny jednotlivé díly jsou zasazeny do ochranné pěnové vložky, takže poškození při přepravě je nepravděpodobné.

Balení ATEZR P10

ATEZR P10 je dodáván v dobře chráněném obalu.

Hliníkový rám je rozebrán na čtyři jednotlivé díly a je nutné jej nejprve sestavit. Přiložené pokyny pro montáž jsou ilustrovány a ve srozumitelné němčině (a dalších jazycích) vysvětlují, jak jsou díly sestaveny.

Sáčky na šrouby jsou navíc označeny podle jednotlivých montážních kroků, abyste hned věděli, který šroub kam jde.

Montážní návod ATEZR P10

Jednotlivé montážní kroky jsou dobře vysvětleny.

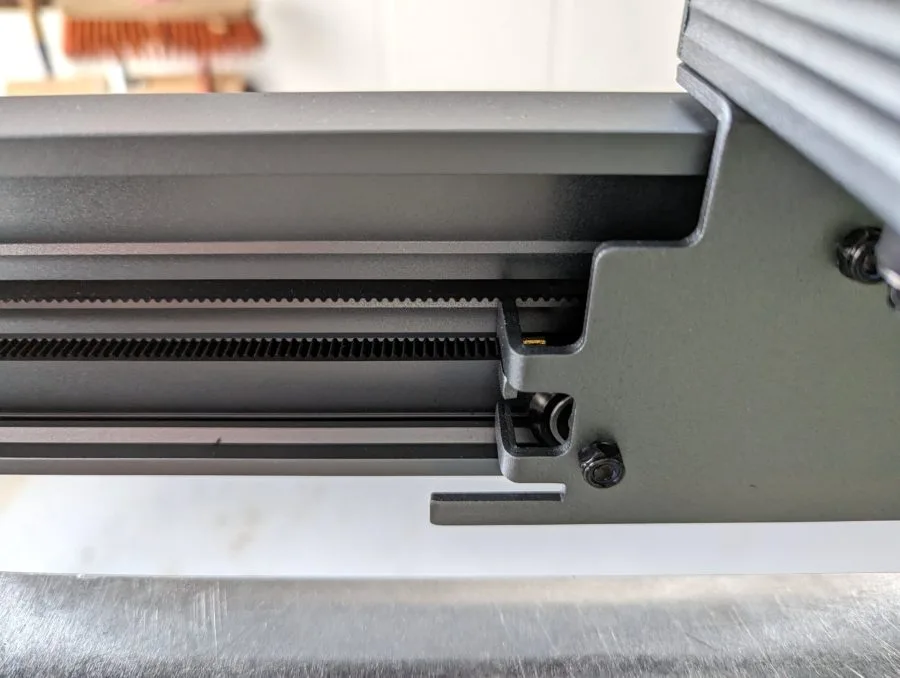

O krokové motory, koncové spínače a řemeny se nemusíte starat. Jsou předmontované z výroby.

Po vzájemném spojení dílů rámu nám zbývá pouze přišroubovat patky k rámu, vložit hnací tyč a zasunout laserový modul na určené místo.

šrouby ATEZR P10

Hned víte, které šrouby jsou v jakých taškách.

Zapojení také nezpůsobuje žádné problémy a je dobře vysvětleno v návodu. Všechny kabely jsou již připojeny ze základní desky a je třeba je připojit pouze ke krokovým motorům, koncovým spínačům a laseru. Součástí dodávky jsou nalepovací kabelové příchytky pro lepší vedení kabelů.

Kabelové příchytky ATEZR P10

Kabelové příchytky se jednoduše nalepí.

Celé nastavení ATEZR P10 trvá asi 25 minut. Nářadí potřebné pro montáž je součástí dodávky.

Součástí dodávky je také různé příslušenství. Za zmínku stojí magnetický displej s HDMI kabelem, který lze připevnit k rámu. Součástí je také USB klíčenka obsahující digitální manuál, různý software (Lightburn & LaserGRBL), šablony a profily.

Návod na ATEZR P10

Obsluha je vysvětlena v jiném návodu.

Rozsah dodávky završuje 120W napájecí zdroj, laserové ochranné brýle (bez CE certifikace), kovová podložka ve formátu DIN A4 a několik dřevěných a akrylátových vzorkovnic.

 Kombinace ATEZR P10

ATEZR P10 je k dispozici v různých verzích. Kombinovaná sada P10 obsahuje také ATEZR KA Air Assist a ATEZR KR Rotary Roller.

Auf der Web výrobce k dispozici je také další vhodné příslušenství, jako je skládací laserový bezpečnostní kryt ATEZR AS (189,99 eur) nebo voštinový panel ATEZR F4 (119,99 eur).

ATEZR P10: vlastnosti a výbava

velikost a stabilita

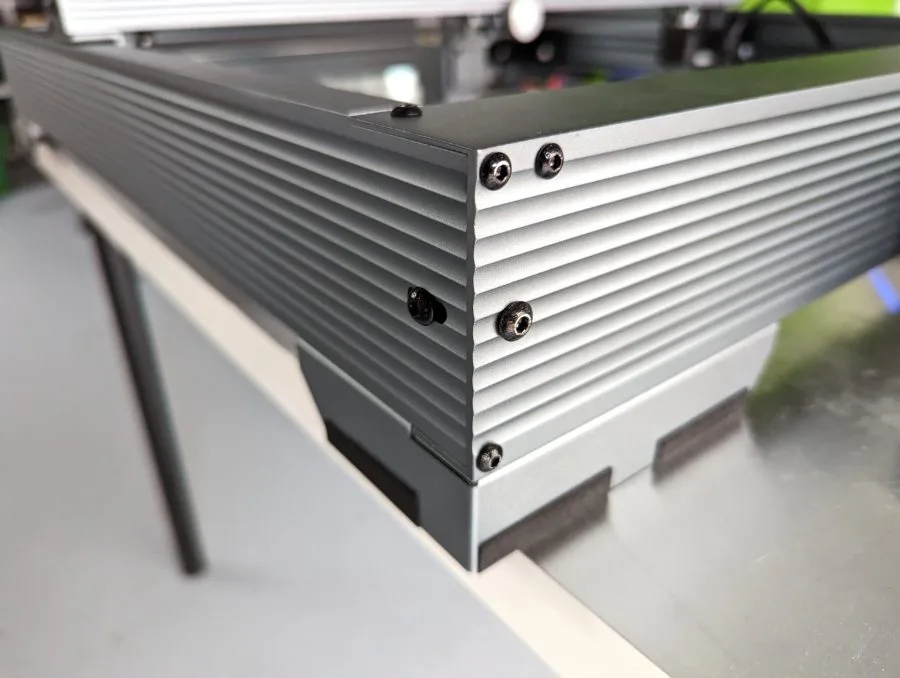

Po sestavení měří ATZER P10 působivých 64,4 x 68 x 16,8 cm a váží 10,93 kg. Masivní a velmi kvalitně zpracované hliníkové profily dodávají konstrukci výbornou stabilitu. Laserová rytina je protiskluzová na pogumovaných nožičkách.

Laserová řezačka ATEZR P10

ATEZR P10 po sestavení vypadá takto.

Mohutná je nejen konstrukce, ale i pracovní plocha. S gravírovací a řeznou plochou 430 x 430 mm je ATEZR P10 lepší než mnoho konkurentů.

Laserový modul

Laserový modul třídy 4 s pevným ohniskem má vstupní výkon 24V 1.5A a výstupní výkon 10-12 wattů v rozsahu vlnových délek 455nm. Laserový modul, který odpovídá rámu, je také umístěn ve vysoce kvalitním hliníkovém pouzdře.

Laserový modul ATEZR P10 z boku

Rozkládací rozpěrka je umístěna na boku.

Laserový modul je zajištěn v závěsu v požadované výšce pomocí seřizovacího šroubu. Obzvláště praktická je distanční vložka integrovaná do pouzdra, se kterou lze zaostření během okamžiku upravit.

Rozložte distanční vložku, spusťte laser přes výrobní díl, dokud nedosedne na distanční vložku, složte distanční vložku zpět a zaostření je správně nastaveno.

Laserový nastavovací šroub ATEZR P10

Tímto stavěcím šroubem je laser výškově zajištěn.

Uspořádání pro Air Assist je již integrováno do laserového modulu, takže je třeba připevnit pouze hadici shora.

Bezpečnostním prvkem laserového modulu ATEZR P10 je filtrační sklo, které je navrženo tak, aby potlačilo rozptýlené světlo až o 97 %. Nikdy byste však neměli pracovat bez ochranných brýlí!

Sklo laserového filtru ATEZR P10

Sklo filtru snižuje rozptýlené světlo až o 97 %.

 ATEZR P20 Plus

Stejně jako ATEZR P20 Plus je stejný laserový rytec k dispozici také s výkonnějším laserovým modulem 20-24 W, který je mimo jiné schopen řezat 15 mm silné dřevěné panely z lípy v jediném průchodu.

základní deska a elektronika

Elektronika ATEZR P10 je umístěna v úzké krabičce na rámu. Základní deska je většinou neokázalá tarif GRBL. Nouzový vypínač je umístěn vlevo, je dobře viditelný a přístupný shora.

Ovladač ATEZR P10

V tomto okamžiku je provozován laserový rytec.

Kromě toho tu máme napájecí konektor, konektor USB-B, slot pro paměťovou kartu microSD, tlačítko pro zapnutí a vypnutí a tlačítko reset.

Nechybí ani dotykový displej. Není přímo integrován do rámu, ale lze jej samostatně vyjmout. Propojení mezi displejem a laserovou rytkou je provedeno pomocí HDMI kabelu. V testu se ale rychle ukázalo, že displej nemá větší využití.

Displej ATEZR P10

Dotykový displej s barevným displejem, ale bez velkého využití.

Nastavení prostřednictvím displeje lze provést pouze tehdy, je-li vložena paměťová karta SD se souborem šablony. Pokud s ATEZR P10 pracujete přes USB připojení, nemůžete s displejem nic dělat.

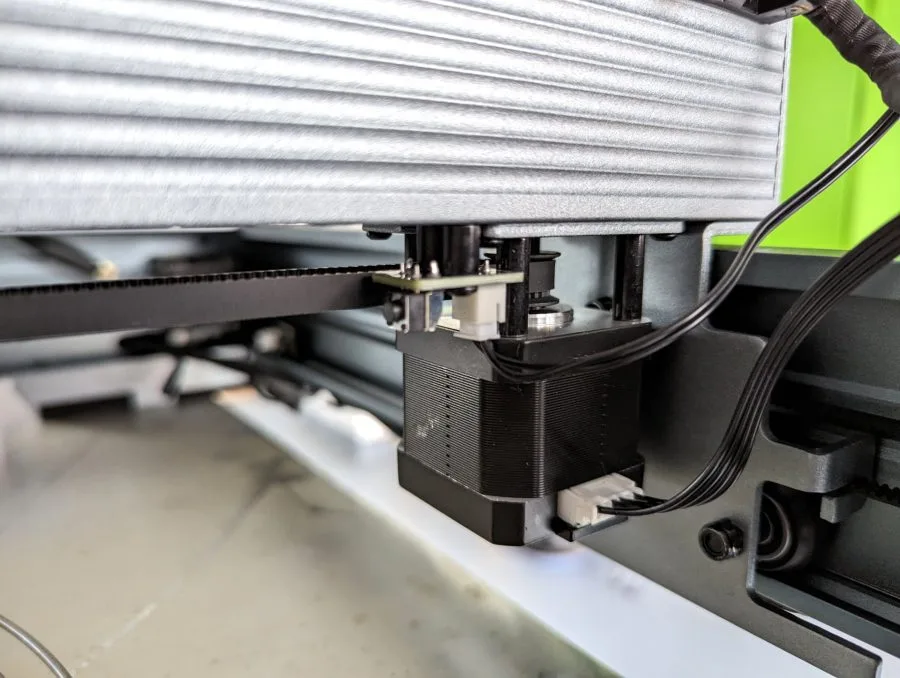

Když se podíváte za krabičku elektroniky, nevšimnete si jen krokového motoru a koncových spínačů, ale také WiFi antény. Další funkcí ATEZR P10 je ovládání přes aplikaci přes WLAN.

WiFi anténa ATEZR P10

WiFi anténa hned vedle krokového motoru.

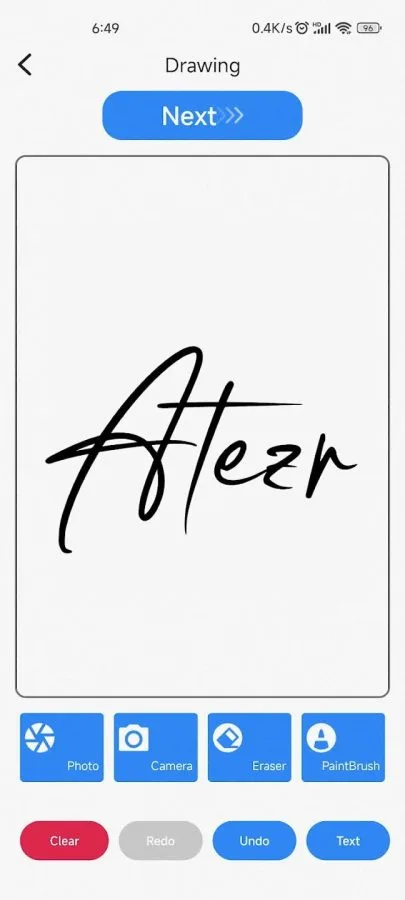

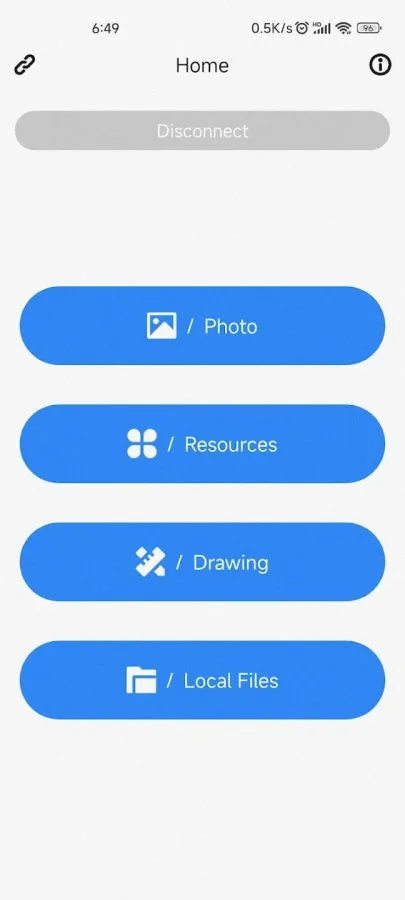

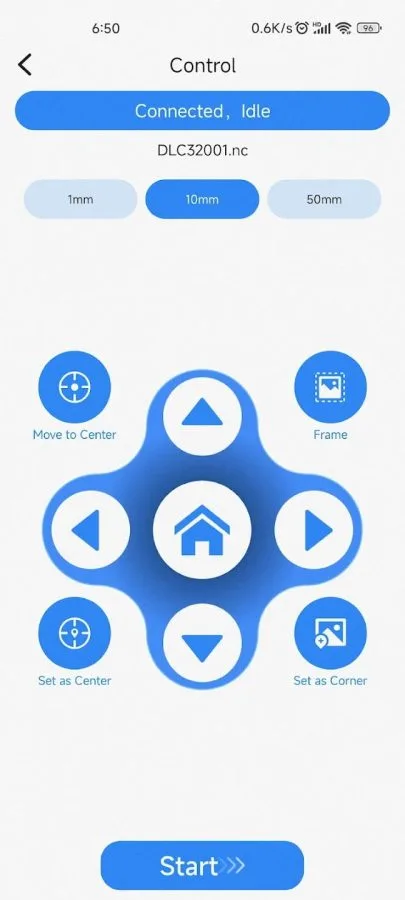

To vyžaduje aplikaci ATEZR, kterou lze stáhnout z Google Playstore a Apple App Store. Laserový rytec vytváří vlastní WLAN, ke které se můžete připojit pomocí smartphonu nebo tabletu.

Spojení je také rozpoznáno v aplikaci, ale pokud jde o přenos souboru do laserové rytiny, přenos selže s chybovou zprávou. Aplikace, stejně jako displej, je tedy zpočátku nepoužitelná. Zda bude ATEZR nabízet aktualizace oběma způsoby, se teprve uvidí.

ATEZR P10: Gravírování a řezání

Pro své první pokusy o gravírování a řezání s ATEZR P10 jsem zařízení připojil k notebooku přes USB. Pro software sám výrobce doporučuje použít Lightburn (placený) nebo LaserGRBL (free a open source). Oba instalační soubory jsou na dodaném USB flash disku. Je však vhodné stáhnout si software v aktuální verzi přímo od příslušného vývojáře.

Pro Lightburn je na USB klíči dokonce soubor lbdev, který lze použít k importu správných nastavení zařízení. Kupující ATEZR P10 mají navíc možnost získat platnou licenci Lightburn od ATEZR zdarma. Informace o tom jsou k dispozici níže Odkaz.

rytina

První kroky s ATEZR P10 rychle přinesly použitelné výsledky. Dodávaný manuál poskytuje orientační hodnoty, jakou rychlostí a jakým výkonem laseru byste měli který materiál zpracovávat.

ATEZR P10 Cat Beer Mat

To jsou však pouze náznaky, které jsem musel v testu v závislosti na šabloně opravit. V ideálním případě si vytvoříte vlastní tabulku s hodnotami v průběhu používání.

Zhruba lze říci, že hodnoty uvedené v manuálu lze pro dosažení ideálního výsledku zvýšit o dobrých 10-15%.

Gravírování srdce ATEZR P10



Při gravírování překližky (topolu) bylo dosaženo nejlepších výsledků se 40% výkonem laseru a 3000 mm/minutu v rozsahu 20-100% hodnoty černé.

Air Assist se ukázal jako užitečná podpora při gravírování, aby se zabránilo efektu hoření v okolní oblasti gravírování. Rotační válec lze také použít k gravírování kulatých předmětů, jako jsou lahve nebo sklenice. Je připojen k laserovému gravírovači namísto krokového motoru v ose Y.

od Schneierem

ATEZR P10 také při řezání ukazuje prvotřídní řezný obraz. Laser řeže 4 mm silnou topolovou překližkovou desku s výkonem 80 % a rychlostí 300 mm/rychlost v jediném průchodu.

ATEZR P10 řez

Řez je již bez Air Assist extrémně čistý a s Air Assist je ještě čistší a rychlejší. Air Assist byste však neměli zapínat příliš vysoko. Při testu, pokud byl Air Assist příliš silný, byly na řezaný povrch foukány malé kousky dřeva, které pak laserový modul táhl.

ATEZR P10 řezaný na dřevo

ATEZR P10 Laser Engraver Review Header

ATEZR P10

9.2
Posouzení
pozitivní

Einfache Montage
Prvotřídní zpracování
Velmi stabilní konstrukce
Velká pracovní plocha
Snadno nastavitelné laserem
Přesné řezání a gravírování
Vysoká rychlost
Bezpečnostní prvky (filtr panoramatické sklo, tlačítko nouzového zastavení)
vzduchová pomoc

negativní

Displej bez velkého využití
Aplikace nefunguje

Závěr

ATEZR P10 je velmi kvalitní laserová rytina a řezačka. Konstrukce je stabilní, distanční vložka na laseru je mimořádně užitečnou pomůckou a ochranná opatření, jako je sklo filtru na laserovém modulu, jsou promyšlenou funkcí.

ATEZR P10 je velmi dobrý, pokud jde o gravírování a řezání. Gravírované a řezané obrázky jsou extrémně přesné i při vysokých rychlostech. Výsledek lze dále zlepšit přidáním Air Assist.

Stručně řečeno, ATEZR P10 nezklame a stojí za každé doporučení pro fandy!
