První dojem Anet A6

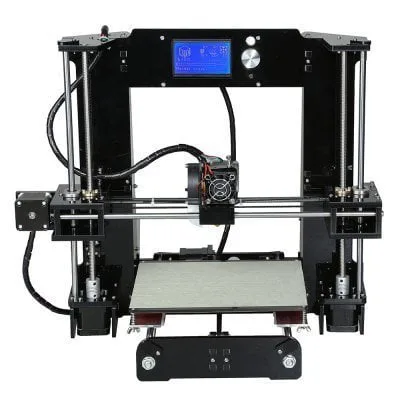

Anet je nyní jedním z nejznámějších výrobců 3D tiskáren z Číny. Kromě o něco méně známé „Anet A6“ výrobce prodává i mnohem známější model „Anet A8“ a také další konfekční tiskárny, které se však pohybují v mnohem vyšších cenových kategoriích. Tento test se zabývá Anet A6. Nejprve se blíže podíváme na nejdůležitější rozdíly mezi dvěma levnými modely Anet.
Anet A6 vs. Anet A8
Oba modely jsou sady 3D tiskáren, které se liší hlavně v detailech. Nejrelevantnějším rozdílem mezi Anet A6 a Anet A8 je větší displej A6 a ovládání jedním tlačítkem. Displej Anet A6 zobrazuje až 12864 pixelů, zatímco displej A8 má pouze 2004 pixelů. Anet A8 se ovládá pomocí 5 ovládacích tlačítek. Anet A6 má naproti tomu ovládání jedním tlačítkem s otočným ovládáním. Použitá základní deska je nyní u obou modelů identická.
-
-
Anet A6
-
-

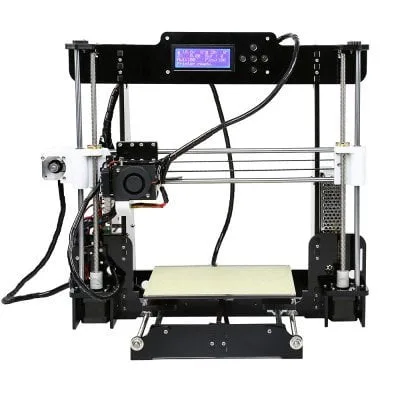

Anet A8
Dalším rozdílem je vedení osy X. A8 má svislé vedení, takže oba hřídele probíhají rovnoběžně nad sebou, zatímco vedení hřídele Anet A6 probíhá vodorovně, tj. Vedle sebe. Všechny držáky A6 jsou vyrobeny z akrylu. Konzoly modelu A8 byly částečně vytvořeny pomocí 3D tisku. V rozsahu dodávky je další rozdíl. A6 je dodáván s 500g rolí bílého PLA vlákna. To se u Anet A8 nestalo!
Rozsah dodávky
Sada Anet A6 se dodává se všemi potřebnými součástmi. Kromě částí skříně jsou zahrnuty také potřebné šrouby, pásky, hřídele, vodicí tyče atd. Součástí dodávky je také nářadí potřebné k montáži, takže sadu pro tiskárnu může bez problémů sestavit i ten, kdo nemá po ruce vhodné nářadí. Výrobce dokonce obsahuje 500g roli bílého PLA vlákna s každou sadou Anet A6. Po sestavení už nic nestojí v cestě prvnímu pokusu o tlak.

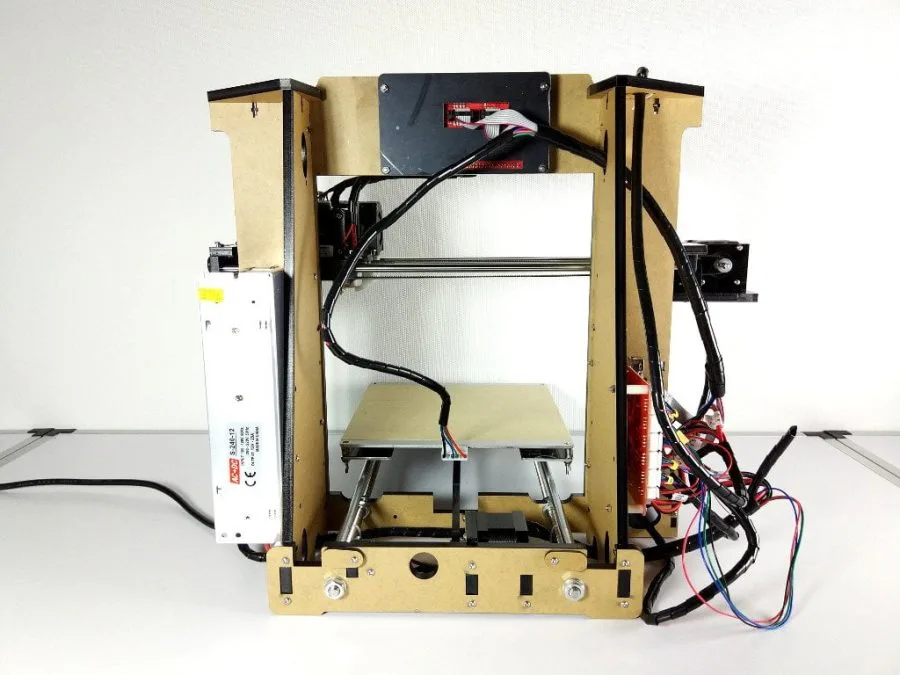

Design a zpracování
Anet A6 byl vytvořen na základě designu Prusa Josefa Prusy a lze jej z velké části přiřadit scéně RepRap („Rapid Prototyping and Rapid Manufacturing“). Design s otevřeným zdrojovým kódem by umožnil reprodukovat Anet A6 bez hotové tiskové sady.
Zpracování tiskárny je dobré podle ceny. Ve zkoušené sadě nebyly nuceny žádné součásti opracovávat, stejně jako díly sečte a šroubují. Přiložené ocelové hřídele byly rovné a mohly být snadno instalovány. Nicméně, tyto DIY tiskárny kitu z Číny je vždy být zacházeno s opatrností. Složky našich testovacích souprav byly bez suků, ale to není neobvyklé také nepřesné vlny chytit zkažené Heatbed nebo jiných, špatně zpracované díly!
technické vybavení

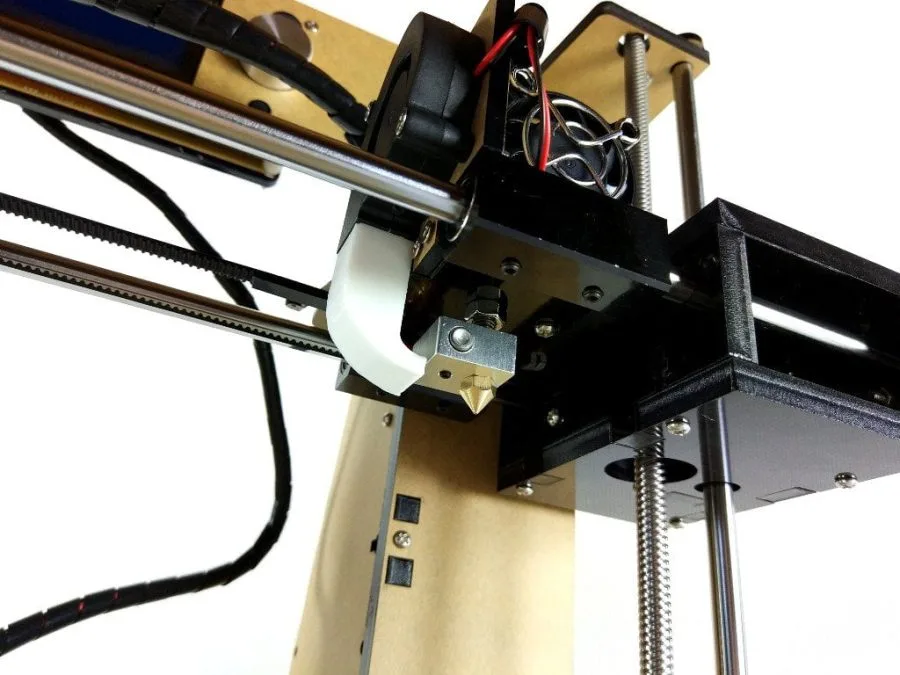

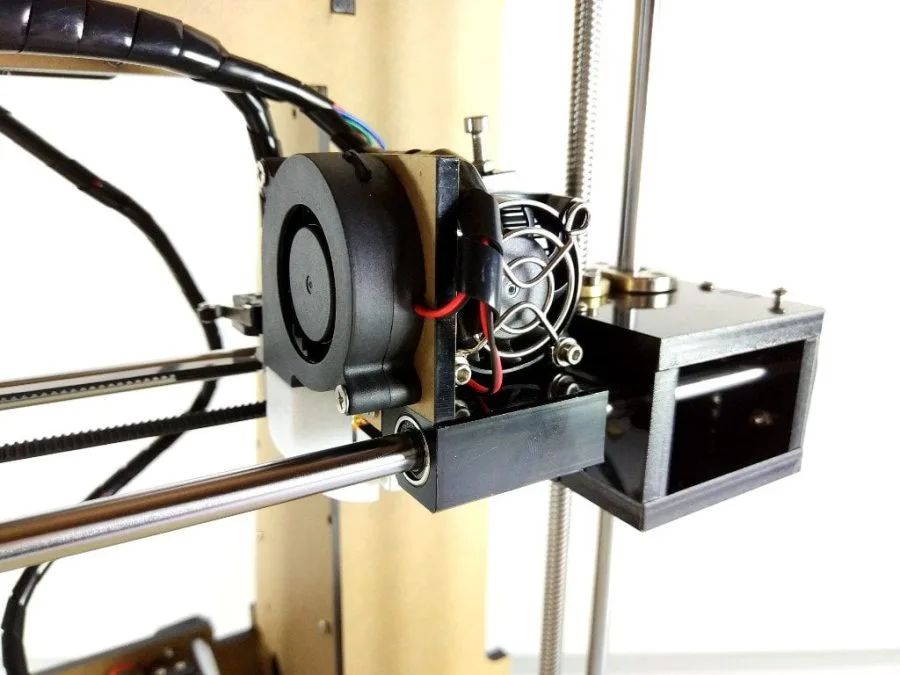

Tiskový prostor Anet A6 měří 220 x 220 x 250 mm. Extrudér je typu „Direct Drive“, ve kterém je extruder umístěn přímo nad hotendem a vede tak ke zvýšené hmotnosti na ose X. Tryska má průměr 0.4 mm. Výška tisknutelné vrstvy je mezi 0.1 a 0.2 mm. Je podporováno 1.75 mm vlákno vyrobené z různých materiálů (zmiňuje se ABS / PLA / HIPS). Anet určuje přesnost os X a Y jako 0.012 mm. Osa Z je 0.004 mm. Použité motory jsou nespecifikované krokové motory NEMA17. Základní deska je typu Anet V2.0.
Montáž anet A6
Kde jsou pokyny? Sada Anet A6 není dodávána s tištěnými konstrukčními pokyny. Místo toho Anet obsahuje čtečku karet USB ve formě tyče s vhodnou 16 GB paměťovou kartou Micro SD. Paměťová karta obsahuje kromě ilustrovaných montážních pokynů také řezací program „Cura“, příslušné ovladače tiskárny a testovací soubory, které jsou přizpůsobeny formátu A6 a lze je ihned po sestavení vytisknout.
Uvedené pokyny k montáži jsou většinou ilustrované, je však vhodné, aby začátečníci postupovali podle video pokynů na YouTube. Krok na koncovou zarážku Z byl v ilustrovaných pokynech dokonce zcela vynechán, což by na konci shromáždění rozhodně vedlo k velké frustraci. Ale neměli byste se spoléhat ani na video pokyny výrobce 1: 1. Nosič vyhřívané podložky je v obou pokynech namontován špatně, což znamená, že pás neběží paralelně.
Sestavení zkušební kopie můžete sledovat v tomto videu.
Kalibrace Anet A6

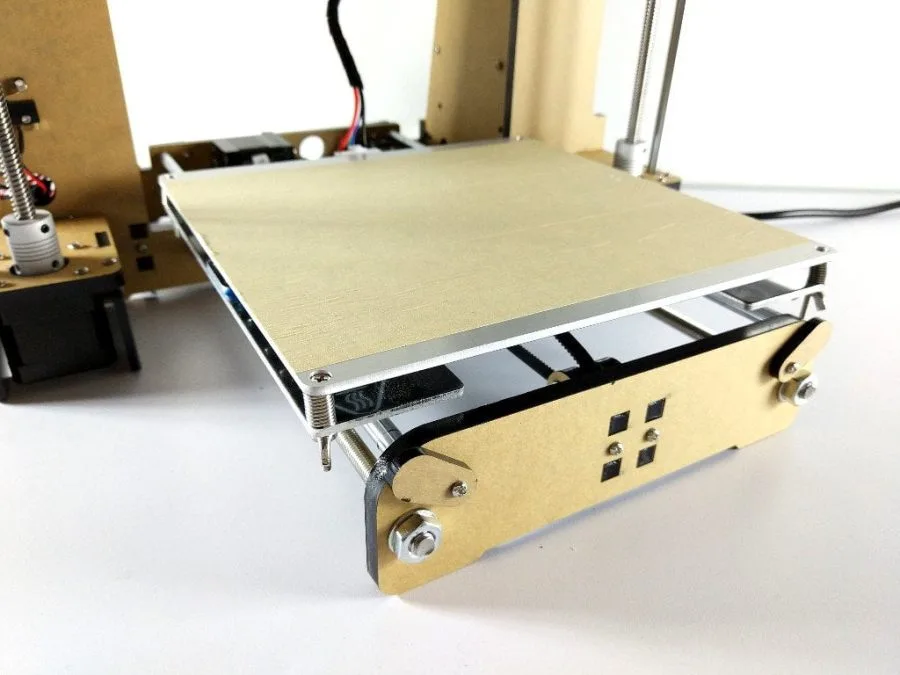

Než budete moci vůbec zahájit tisk, je nutné tiskárnu kalibrovat. Osy Z a X musí probíhat rovnoběžně, tepelné lůžko osy Y musí být ve vedení a musí být také upravena vzdálenost mezi tryskou a topným ložem. Výšku topného lůžka lze upravit pomocí čtyř závitových šroubů s křídlovými maticemi. Maximální vzdálenost od trysky by neměla být větší než 0.1 mm. Chcete-li dosáhnout této vzdálenosti, vezměte list papíru a položte jej na vyhřívací postel. Pokud po ní přejdete tryskou, měli byste cítit mírný tlak na plech. Všechny pásy tiskárny by měly být dostatečně napnuté, jinak budou výsledky tisku nepřesné.
-
-
Dalším krokem je vložení vlákna. Chcete-li získat počáteční zkušenosti, můžete bezpečně použít dodané vlákno. Vlákno se přivádí přímo do extruderu. K tomu je kovová pružinová kolébka stlačena dolů a vlákno je tlačeno malým otvorem. Poté musíte vlákno s trochou hmatu vložit kolem transportního kola dalším otvorem přímo do trysky. To, zda bylo vlákno vloženo správně, poznáte podle toho, zda z trysky vychází tekuté vlákno. Předem byste samozřejmě měli předehřát trysku na přibližně 200 ° C! Vlákno lze odstranit zatlačením o několik centimetrů přes předehřátou trysku, stisknutím kolébky dolů a vytažením vlákna směrem nahoru.
Pro lepší ilustraci je zde další video o kalibraci Anet A6
První tlakové zkoušky

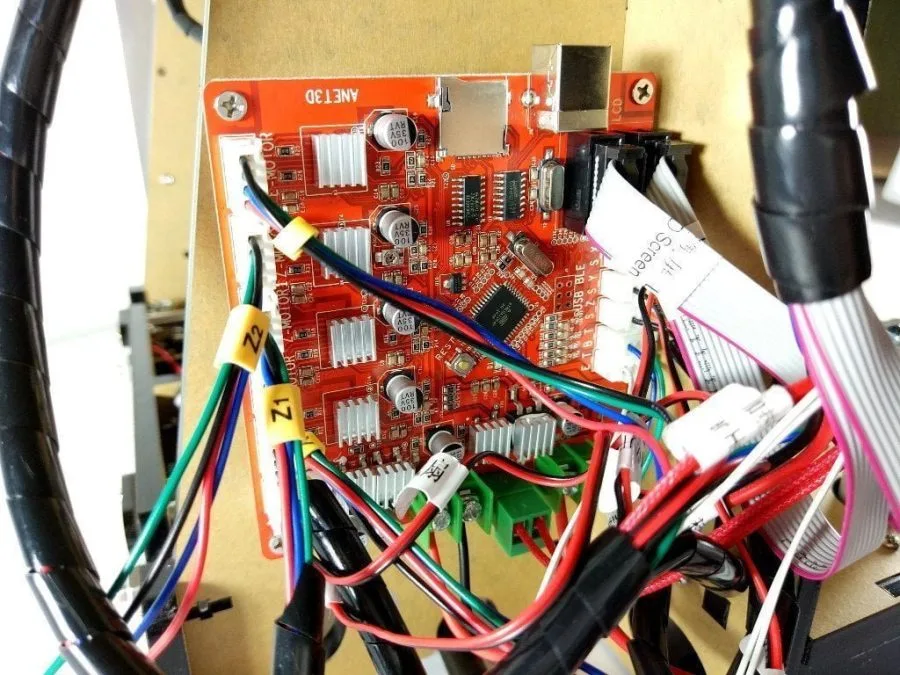

Pokud jste výše uvedené kroky provedli správně, prvnímu tisku nic nestojí v cestě. Pro začátečníky se doporučuje nejprve vytisknout tiskové soubory poskytnuté na SD kartě. Pro tisk je paměťová karta SD vložena do odpovídajícího slotu na základní desce. Poté zapnete Anet A6 a jako paměťové médium vyberete paměťovou kartu SD. Alternativně můžete také tisknout z připojeného počítače. Spojení mezi počítačem a tiskárnou je navázáno prostřednictvím rozhraní USB na základní desce. Požadované ovladače jsou také umístěny na paměťové kartě SD.
-
-
Jakmile spustíte tiskovou úlohu, zahřívací podložka a tryska se zahřejí na teplotu specifikovanou v souborech GCODE. Na displeji lze odečítat a sledovat aktuální teplotu. Teplota topného lože je obvykle mezi 50 °C a 60 °C. Teplota trysky závisí na příslušném vláknu. Naprostá většina výrobců filamentů poskytuje vhodné teploty tisku. Teploty tisku jsou také uvedeny na přiloženém filamentu Anet. Ale i tady to musíte vyzkoušet! Během našich prvních tiskových testů bylo topné lože standardně nastaveno na 50 °C a tryska na 200 °C. Lepších výsledků tisku jsme však dosáhli s filamentem Anet při 60°C a 210°C. Doporučeným prvním pokusem o tisk by byla „Kalibrační kostka XYZ“. Tato malá kostka se tiskne rychle a přesnost tisku lze měřit posuvným měřítkem.
Naše první tiskové zkušenosti s Anet A6 jsou více než pozitivní. Pokud dodržíte všechny kroky pro uvedení do provozu, může být první pokus o tisk také úspěšný a poskytnout přesný výsledek. Ve srovnání s mnohem dražšími tiskárnami připravenými k použití není výsledek tisku Anet A6 v žádném případě horší.
Můžete si stáhnout GCODE pro kalibrační kostku XYZ naladěnou na Anet A6 zde: https://www.dropbox.com/s/u5dtx1a989sivrw/AA_xyzCalibration_cube.gcode
CAD a slicer
Své vlastní 3D modely vytváříte pomocí tzv. „CAD programů“. Jedním z nejpřívětivějších pro začátečníky je "TinkerCAD" , „nástroj pro 3D návrh a modelování založený na prohlížeči“. Zde můžete rovnou začít modelovat, aniž byste museli stahovat jakýkoli software a exportovat hotový 3D model jako soubor STL. Pokročilí uživatelé by se měli podívat "SketchUp" házet. Tento bezplatný 3D program je složitější, ale také nabízí mnohem více možností modelování.
-
-

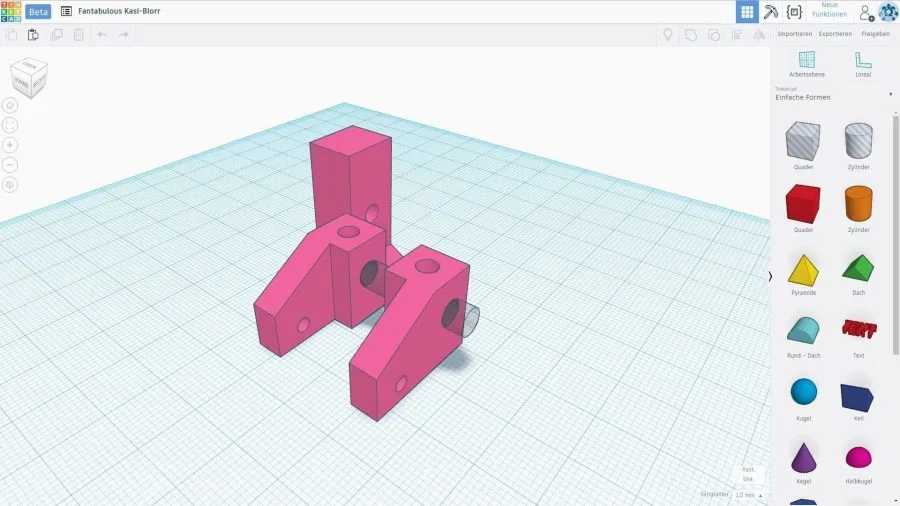

TinkerCAD
-
-

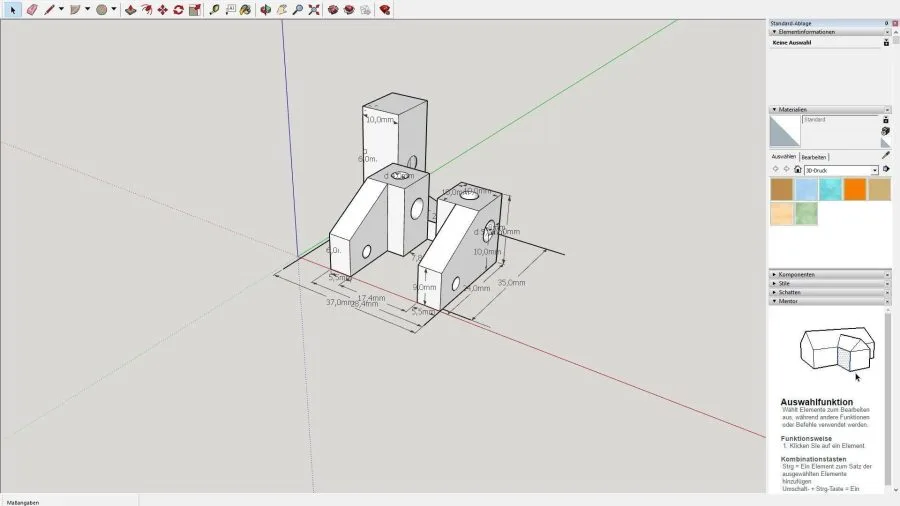

SketchUp
Jakmile vytvoříte 3D model a uložíte jej ve formátu STL, potřebujete takzvaný „slicer program“, který z něj vytvoří tisknutelný GCODE. Nejznámější freeware 3D slicer je "Cura" , Pokud jste stáhli a nainstalovali Cura, budete muset vytvořit nový profil 3D tiskárny s příslušnými parametry Anet A6. Začátečníci mohou také jít do finále Profil "maciekish" K pádu zpět. 3D model ve formátu STL je nyní importován do Cury. Poté lze nastavit řadu parametrů tisku. Kromě rychlostí lze jako GCODE zadat také výšku vrstvy, výplň a další parametry. Kromě toho získáte náhled na to, jak bude tisk probíhat, kolik času potrvá a kolik vlákna se použije. GCODE lze exportovat na paměťovou kartu SD nebo můžete tisknout přímo přes Cura, pokud je Cura připojena k Anet A6 přes USB rozhraní.
Cura3D
Anet A6 vylepšení
DIY 3D tiskárna je často rozsáhlý řemeslný projekt, ve kterém si chcete vyměnit díly, abyste dosáhli ještě lepších výsledků tisku. Na jedné straně existují tisknutelná vylepšení, která jsou poměrně snadno implementovatelná, ale existují také rozsáhlé úpravy, které provedou rozsáhlé změny dřívější Anet A6. Přehled možných úprav naleznete v příloze. Mnoho z zde uvedených vylepšení jsme důkladně otestovali sami.
Vylepšení pro tisk
Fan-kanál (ventilátor): Toto zlepšení zajišťuje jednotné chlazení vlákna a je jedním z nejdůležitějších vylepšení, které lze vytisknout.
Fan duct od Paclanca
Napínák řemenu Y: Aby byl pás osy Y vždy těsný, doporučujeme vytisknout napínák pásu.
Y-Belt napínák od Photograaf16
Napínák řemenu (napínač pásu): Také pás osy X by neměl být volný. Dobré řešení poskytuje tento napínač pásů.
Napínák X-pásů vernierroger
Kryt matice stolu: Díky tomuto zlepšení je topné lůžko dokonce snadněji kalibrováno.
Krytka matky tablety od AndrewUsov
Průvodce vláknem: Aby vlákno nebylo zamotané, je toto praktické vedení vlákna, které vede vlákno rovnoměrně k extruderu.
Tabletový vodítko CanalVap
Vyměnitelné vylepšení
Kluzná ložiska Igus (RJ4JP-01-08): Jedním z našich prvních netisknutelných vylepšení byla výměna původních kuličkových ložisek za kluzná ložiska Igus RJ4JP-01-08. Celoplastická kluzná ložiska se skládají ze speciálního plastu iglidur®, který je obzvláště odolný proti opotřebení a také samomazný. Výhodou kluzných ložisek Igus ve srovnání s lineárními ložisky LM8UU instalovanými ve výrobě je snížený objem a bezúdržbovost. Chcete-li převést na Igus RJ4JP-01-08, potřebujete celkem 8 takových kluzných ložisek, která jsou k dispozici od 2 EUR za kus.
Ložiska Igus RJ4JP-01-08
Přesná hliníková hřídel Igus (AWMP-08): Ocelové hřídele obsažené v sadě tiskáren Anet A6 nemají zvláštní kvalitu. Pokud hledáte levnou alternativu, je vhodné se podívat na přesné hliníkové hřídele Igus. Tyto eloxované plné hliníkové hřídele jsou k dispozici přímo od společnosti Igus od 8.65 EUR za metr. Samozřejmě můžete také nechat vlny zkrátit na správnou velikost. V našem testu byly hřídele osy X vyměněny za dva AWMP-08 a čtyři Igus RJ4JP-01-08. Přestože snímek klouže na ose X obtížněji, je zjevně patrný snížený objem. Výsledek tisku je také přesnější.
Igus AWMP-08 vlny
Rozvodový řemen a podložky GT2: Užitečným vylepšením je výměna původních rozvodových řemenů a řemenic. Anet bohužel použila velmi tuhý ozubený řemen, který se s rostoucím napětím poměrně rychle uvolňuje. Je také zajímavé přepnout na kladky s 20 zuby. Kladky s více zuby umožňují vyšší rychlost tisku. Naproti tomu kladka s menším počtem zubů umožňuje přesnější výsledek tisku. Pokud měníte řemenice a ozubený řemen, ujistěte se, že jsou kroky stále správně nastaveny.
- 16 zubů: 100 kroků / mm
- 20 zubů: 80 kroků / mm
- 25 zubů: 64 kroků / mm
Rozvodový řemen GT2 s řemenicemi
E3D-V6 Bowden: Je také zajímavé převést přímý extruder na extrudér E3D-V6 Bowden. Výhodou převodu Bowden je nižší hmotnost na ose X, což znamená, že lze dosáhnout přesnějších výtisků při vyšších rychlostech tisku. Současně se však zvětšuje vzdálenost mezi extruderem a tryskou, což znamená, že zejména velmi měkká vlákna se velmi obtížně tisknou pomocí Bowdenova uspořádání. Chcete-li provést změnu, doporučujeme repliku extruderu E3D-V6 Bowden, která je k dispozici od 7 EUR. Samozřejmě musí být odpovídajícím způsobem převeden také snímek v ose X na Bowden. Velmi dobrý design s krásným jménem "Frankenstein" je k dispozici na věci.
E3D-V6 Bowden extruder
Indukční / kapacitní snímač přiblížení: Neustálé přeorientování vyhřívané podložky může být z dlouhodobého hlediska rychle frustrující. Pomoci může kapacitní nebo indukční snímač přiblížení, který nahrazuje koncový doraz Z. Senzor přiblížení je připojen přímo k vozíku extruderu. Pak již není nutné ručně korigovat vzdálenost mezi tryskou a topným ložem. Aby však byla taková konverze „autolevel“ úspěšná, musí být na základní desku Anet A6 flashován jiný firmware. Nejznámější alternativní firmware pro tiskárny řady Anet A6 a Anet A8 je tzv "SkyNet 3D" Firmware. U samotných senzorů je také třeba vzít v úvahu několik věcí. Nejlepším způsobem, jak zvolit kapacitní snímač, je tisknout na skleněný povrch, protože indukční snímač nerozpozná sklo. Na druhou stranu indukční senzor obvykle pracuje přesněji, ale detekuje hlavně kovové předměty. Měli byste také věnovat pozornost napětí, s nímž se přibližovací spínač ovládá. Většinou jsou senzory provozovány s 6 až 36 volty. Jednotlivé senzory lze provozovat i na pouhých 5 voltů, ale chyby měření nejsou neobvyklé. Aby byl senzor správně rozpoznán základní deskou Anet, je vhodné umístit mezi něj optočlen, aby při přepínání nezůstalo žádné zbytkové napětí.
LJC18A3-HZ / BX (kapacitní)
LJ18A3-8-Z / BX (indukční)
Skleněná deska jako tisková plocha: Pokud vlákno nechce správně držet nebo pokud nemusíte neustále měnit modrou pásku, doporučujeme jako tiskovou plochu přepnout na sklo. Vhodnou skleněnou tabuli (215 x 215 mm) lze nařezat na velikost u většiny specializovaných prodejců. Alternativně si můžete koupit desku z borosilikátového skla, která již byla nařezána na požadovanou velikost. Výhodou skla je velmi dobré držení, snadné čištění a velmi hladký výsledek tisku. Pokud tisk nepřilne přímo ke sklu, můžete si pomoci malým lakem na vlasy, který vytvoří lepší strukturu podlahy. Pokud vlákno ani potom nepřilne, pomůže to zakrýt povrch skla tenkou vrstvou UHU-Stic. Zaručeně udrží každé vlákno, které je obtížné dodržet!
Skleněná deska borosilikátové
